Si je ne peux pas voir à travers l'échafaudage, je ne peux pas faire confiance à la lecture. Dans la viande cultivée, la surveillance optique échoue souvent pour deux raisons simples : diffusion de la lumière et incompatibilité de l'indice de réfraction. Alors que les constructions passent de couches minces à des tissus 3D de 1–10 mm , ces limites réduisent la profondeur d'image, brouillent la structure interne et masquent les changements de viabilité, d'alignement et d'accumulation de la MEC.
Voici la version courte :
- Les échafaudages fins et transparents sont les plus faciles à imager avec la microscopie à champ large ou confocale
- Les constructions 3D plus épaisses nécessitent généralement OCT, OCM, ou OPT
- Les hydrogels ont tendance à offrir un meilleur accès optique que les tapis fibreux ou les supports polymères poreux
- La densité cellulaire, le gonflement et le dépôt de matrice rendent souvent l'imagerie plus difficile avec le temps
- Un système qui fonctionne le jour 1 peut échouer à la fin de la culture si vous ne vérifiez pas la transmission et la profondeur à maturité
- L'imagerie doit toujours fonctionner à l'intérieur de systèmes fermés, stériles et compatibles avec les incubateurs
Si je devais choisir un échafaudage pour la surveillance en cours de processus, je commencerais par une question : quelle quantité de signal utilisable passera encore à travers l'épaisseur finale du tissu ? Ce contrôle unique aide à restreindre à la fois la classe d'échafaudage et la méthode d'imagerie avant la montée en échelle.
Comparaison rapide
| Échafaudage ou méthode | Meilleur ajustement | Limite principale |
|---|---|---|
| Hydrogel clair + confocal | Constructions fines, imagerie de surface et de près de la surface de haute précision | La profondeur diminue rapidement à mesure que l'épaisseur et la diffusion augmentent |
| Hydrogel + OPT | Constructions 3D transparentes, environ 1–10 mm | Détail fin inférieur, plus de gestion de données |
| Échafaudage semi-transparent + OCT/OCM | Suivi non destructif répété dans 1–5 mm tissus | Le signal dépend toujours d'une diffusion faible à modérée |
| Échafaudage fibreux ou poreux + OCM | Cartographie de surface et de près de la surface dans des matériaux plus denses | L'imagerie du cœur reste limitée |
| Matrice riche en collagène + SHG | Structure et alignement du collagène sans étiquette | Utile uniquement pour des signaux matriciels spécifiques |
Donc, le point principal est simple : la conception de l'échafaudage et le choix de l'imagerie doivent être sélectionnés ensemble, pas l'un après l'autre.
Les principaux problèmes de transparence optique dans les matériaux de l'échafaudage
Les échafaudages gênent la surveillance optique pour deux raisons principales : la diffusion et l'inadéquation de l'indice de réfraction . Les deux deviennent plus problématiques à mesure que les constructions s'épaississent. Cela rend l'attachement, l'alignement, la viabilité et le dépôt de matrice beaucoup plus difficiles à suivre en temps réel.
Diffusion et inadéquation de l'indice de réfraction
La diffusion de la lumière se produit lorsque la lumière frappe des pores, des fibres ou des particules de taille similaire à la longueur d'onde utilisée. Chacune de ces caractéristiques crée une interface qui dévie la lumière de sa trajectoire. Le résultat est un contraste plus faible et un signal déformé au détecteur.
L'inadéquation de l'indice de réfraction (RI) ajoute une autre couche de problème. Si le matériau de l'échafaudage ne correspond pas étroitement au milieu aqueux environnant, la lumière se courbe à chaque interface. Cela conduit à des aberrations optiques, une résolution plus faible et une profondeur d'imagerie réduite.
Comment le type d'échafaudage modifie le défi de surveillance
Ces limites semblent très différentes selon la classe d'échafaudage.
| Classe d'échafaudage | Limitation optique principale | Impact sur la surveillance |
|---|---|---|
| Hydrogel | Changement de RI dû au gonflement ; turbidité à des densités cellulaires plus élevées | L'imagerie devient plus difficile à mesure que la culture mûrit |
| Tapis fibreux électrofilé | Les échafaudages fibreux denses diffusent fortement ; le dépôt de matrice extracellulaire augmente l'opacité | Perte de contraste ; l'imagerie est plus fiable près de la surface |
| Film mince | Faible diffusion, mais pertinence 3D limitée | Surveillance optique plus facile ; structure tissulaire 3D limitée |
| Échafaudage polymère poreux | Les interfaces des parois des pores et les particules piégées diffusent fortement la lumière | La microscopie standard a des difficultés |
En pratique, cela signifie que le choix du matériau ne peut pas se concentrer uniquement sur la structure. Le support doit également limiter la perte de lumière si vous souhaitez une imagerie en cours de processus utilisable.
Où la microscopie standard échoue
La microscopie à champ large et confocale capte principalement les signaux proches de la surface, ce qui fait qu'elle manque ce qui se passe au cœur des constructions à l'échelle millimétrique. Cela laisse la viabilité cellulaire, l'alignement et le dépôt de la matrice extracellulaire à l'intérieur partiellement visibles ou complètement cachés. Pour les équipes passant de modèles de criblage minces à des tissus plus épais, cela devient une contrainte directe du processus.
Les plans de surveillance doivent évoluer avant le début de la montée en échelle. Le choix du support doit prendre en compte la transparence en plus du soutien cellulaire.
Choix de matériaux qui améliorent la transparence sans perdre la fonction du support
La section précédente a montré que le type de support détermine le point où la surveillance optique commence à échouer.La prochaine étape est la sélection des matériaux : comment réduire les pertes optiques sans renoncer aux structures et aux indices orientés vers les cellules musculaires et adipeuses dont elles ont besoin ?
Hydrogels à indice de réfraction assorti et substrats polymères
Lorsque la clarté optique est plus importante que la résistance mécanique, les hydrogels sont généralement les matériaux les plus faciles à utiliser. Leur teneur élevée en eau peut rapprocher l'indice de réfraction de 1,33, ce qui réduit la distorsion aux frontières des matériaux et soutient la croissance des tissus musculaires et adipeux en 3D. En pratique, cela signifie que le matériau lui-même fixe souvent la limite supérieure de ce que le système d'imagerie peut résoudre.
Les films polymères transparents peuvent également offrir une transmission optique élevée, mais ils ont généralement un indice de réfraction plus élevé que l'eau. Pour cette raison, ils ont tendance à mieux fonctionner lorsqu'ils sont maintenus fins, où le décalage d'indice a moins d'impact. Cela les rend mieux adaptés aux couches cellulaires adhérentes et aux formats d'assemblage 2D à 3D qu'aux constructions tissulaires 3D plus épaisses.
La méthode de stérilisation est également importante. Les hydrogels et films sensibles à la chaleur peuvent nécessiter une stérilisation non thermique, ce qui peut modifier à la fois la manipulation et la clarté optique.
Films transparents, supports poreux et hydrogels fonctionnalisés
Une fois les limites optiques comprises, le choix de l'échafaudage devient un exercice d'équilibre entre clarté, transport de masse et contrôle de la différenciation.
Les supports poreux sont utiles pour la croissance 3D et le flux de nutriments, mais la diffusion limite généralement ce que les méthodes optiques standard peuvent faire. Dans la plupart des cas, cela pousse la surveillance vers OCT, OCM ou OPT.
Les hydrogels fonctionnalisés occupent un terrain intermédiaire utile. Ils peuvent offrir une adhésion modulable et une différenciation dirigée tout en conservant une haute transparence.Leur indice de réfraction peut également être adapté au milieu de culture, ce qui en fait une bonne option lorsque la performance cellulaire et la qualité d'imagerie sont importantes.
Comparaison des options de support pour le suivi de l'utilisation
| Stratégie de support | Transmission optique | Comportement RI | Meilleures méthodes d'imagerie | Adaptabilité à la culture |
|---|---|---|---|---|
| Hydrogels à indice adapté | Élevé | Adapté à l'eau (~1,33); réduit la distorsion dans les régions épaisses | Confocal, OCT, OCM | Croissance de tissus musculaires/graisseux en 3D |
| Films polymères transparents | Élevé | Indice de réfraction plus élevé que l'eau (~1.5+); nécessite des couches minces pour minimiser le décalage | Champ large, contraste de phase | Couches cellulaires adhérentes; Assemblage 2D à 3D |
| Supports poreux | Modéré à faible | Dispersion élevée due à l'inadéquation RI du milieu poreux | OCT, OCM, OPT | Croissance 3D à haute densité; flux de nutriments |
| Hydrogels fonctionnalisés | Élevé | Réglable; peut être adapté au milieu | Confocal, fluorescence | Adhésion ciblée et différenciation dirigée |
Aucune stratégie de support unique ne fonctionne mieux dans tous les cas.
- Utilisez des hydrogels lorsque la clarté est la principale préoccupation.
- Utilisez des films pour des couches adhérentes minces.
- Utilisez des supports poreux lorsque le transport est plus important que la facilité d'imagerie.
- Utilisez des hydrogels fonctionnalisés lorsque le contrôle de l'adhésion est primordial.
Ces compromis décident quelle méthode d'imagerie peut encore fournir des données exploitables à travers le support.
sbb-itb-ffee270
Associer les méthodes d'imagerie aux limites de transparence des supports

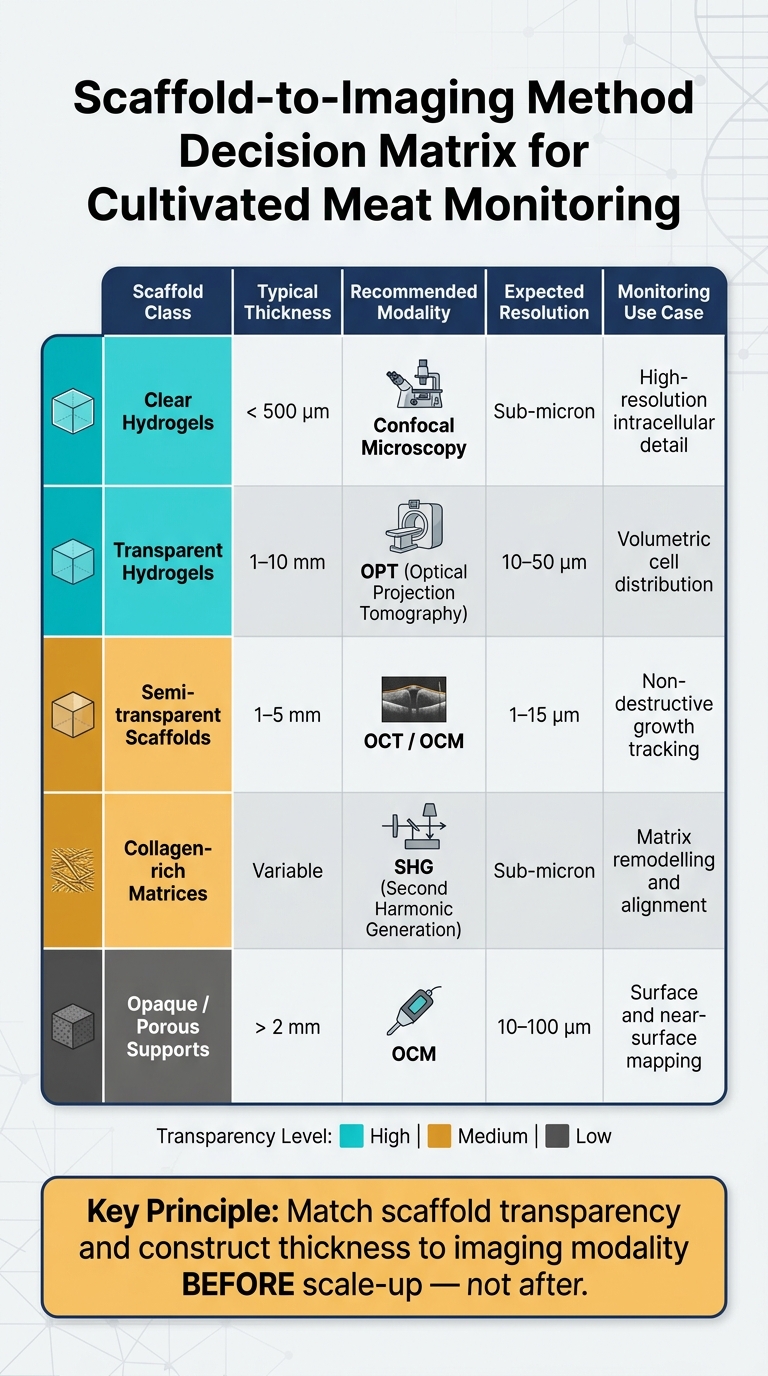

Matrice de décision Support-Méthode d'Imagerie pour la Surveillance de la Viande Cultivée
Une fois que vous savez quels supports restent transparents, la prochaine tâche est de choisir la méthode d'imagerie qui peut réellement les traverser. La clarté du support, l'épaisseur de la construction et le type de lecture nécessaire - détail de surface, cartographie volumétrique ou données répétées sans étiquette - réduisent rapidement la liste.
Où la microscopie confocale, l'OCT, l'OCM, l'OPT et l'imagerie non linéaire fonctionnent chacune le mieux
La microscopie confocale est le meilleur point de départ pour les supports fins et clairs de moins de 500 µm . Dans les hydrogels clairs, il peut fournir des détails submicroniques. Le compromis est la profondeur. À mesure que l'épaisseur augmente, la diffusion commence à détériorer la qualité de l'image, donc la microscopie confocale cesse d'être pratique pour les constructions plus épaisses.
Pour les constructions dans la plage de 1–5 mm, la tomographie par cohérence optique (OCT) et la microscopie par cohérence optique (OCM) gèrent beaucoup mieux la diffusion que la confocale. L'OCT est particulièrement utile pour le suivi de processus de routine car sa vitesse de balayage plus rapide rend les vérifications répétées pendant la culture plus pratiques. L'OCM convient aux cas où vous avez besoin d'un regard à plus haute résolution sur l'organisation près de la surface, généralement dans la plage de 1–15 µm . Pour les supports opaques ou poreux de plus de 2 mm , l'OCM est généralement l'option pratique pour la cartographie de surface et de proximité de surface.
La tomographie par projection optique (OPT) fonctionne bien pour les hydrogels transparents dans la plage de 1–10 mm et fournit des données volumétriques de 10–50 µm . Cela la rend utile pour suivre la distribution des cellules à travers l'ensemble de la construction, plutôt que d'essayer de résoudre la structure intracellulaire fine. Dans les matrices riches en collagène, la génération de seconde harmonique (SHG) peut visualiser le collagène fibrillaire sans étiquettes fluorescentes. Cela est utile lorsque vous souhaitez suivre le remodelage de la matrice et l'alignement structurel.
Comment construire un flux de travail de surveillance non destructif
Gardez les échantillons en culture autant que possible. Chaque transfert ajoute un risque de contamination et expose la construction à des variations de température, d'équilibre gazeux et de stress de manipulation. L'imagerie intégrée à l'incubateur aide à maintenir la surveillance non destructive [1].
L'échantillonnage répété réduit l'un des principaux avantages des échafaudages transparents. L'imagerie sans étiquette vous permet de suivre les changements sans perturber les conditions de culture. En pratique, OCT, OCM et SHG sont mieux adaptés aux mesures répétées car ils évitent la phototoxicité liée aux colorants fluorescents et à l'exposition aux lasers à haute intensité. Pour la surveillance de routine des processus, il est généralement plus judicieux de privilégier des modalités de balayage plus rapides plutôt que la résolution la plus élevée possible. Dans les travaux pilotes, le débit est souvent plus important que le détail ultra-fin.
Matrice de décision échafaudage-imagerie
Utilisez la matrice ci-dessous pour choisir la méthode la moins invasive qui fournit encore des données exploitables.
| Classe d'échafaudage | Épaisseur typique | Modalité recommandée | Résolution attendue | Cas d'utilisation de surveillance |
|---|---|---|---|---|
| Hydrogels clairs | < 500 µm | Microscopie confocale | Sous-micron | Détail intracellulaire haute résolution |
| Hydrogels transparents | 1–10 mm | OPT | 10–50 µm | Distribution volumétrique des cellules |
| Échafaudages semi-transparents | 1–5 mm | OCT / OCM | 1–15 µm | Suivi de croissance non destructif |
| Matrices riches en collagène | Variable | SHG (non linéaire) | Sous-micron | Remodelage et alignement de la matrice |
| Opaque / supports poreux | > 2 mm | OCM | 10–100 µm | Cartographie de surface et de proche surface |
Associer la méthode d'imagerie à la transparence et à l'épaisseur de l'échafaudage dès le début aide à éviter un problème courant en milieu d'expérience : découvrir trop tard que le système choisi ne peut pas fournir de données exploitables à travers la construction.
Priorités de mise en œuvre pour les équipes de viande cultivée
Vérifications de validation avant l'augmentation de l'échelle
Une fois que la méthode d'imagerie correspond au support, le travail suivant consiste à montrer que l'installation fonctionne toujours pendant la culture. Une association support-imagerie qui semble correcte le premier jour peut se désagréger à mesure que la construction s'épaissit et que la densité cellulaire augmente.
Avant de verrouiller un support et un flux de travail de surveillance pour l'augmentation de l'échelle, les équipes doivent vérifier la stabilité de transmission sur toute la période de culture et confirmer la profondeur d'imagerie à maturité, lorsque la construction est à sa densité maximale. Ils doivent également vérifier la compatibilité du bioréacteur et du milieu , car la géométrie du récipient et l'indice de réfraction du milieu peuvent affecter la qualité du signal.Si l'objectif est une fiabilité plus large, il est également utile de tester à travers les types de cellules et les stades de culture pour confirmer que la configuration reste cohérente à mesure que les conditions changent, et de vérifier que le traitement des données réduit les effets de lot [2].
Effectuer ces vérifications à l'échelle pilote avant de passer à des constructions plus grandes peut détecter les incompatibilités tôt et aider à éviter les refontes en phase finale.
Approvisionnement en échafaudages et surveillance des composants via Cellbase
Après validation, l'étape suivante consiste à s'approvisionner en composants qui correspondent au flux de travail de surveillance choisi.
Conclusion : la voie pratique vers une meilleure précision de surveillance
Les flux de travail de surveillance fiables nécessitent une validation sur toute la période de culture. La stabilité de la transmission, la profondeur d'imagerie à maturité, ainsi que la compatibilité avec le bioréacteur et le milieu doivent toutes être confirmées avant le passage à l'échelle pour maintenir la précision du suivi à mesure que les conditions de culture changent [2].
FAQs
Pourquoi l'imagerie échoue-t-elle lorsque les tissus 3D deviennent plus épais ?
À mesure que les tissus 3D deviennent plus épais, l'imagerie devient plus difficile. La raison principale est simple : in vitro, les structures de viande cultivée n'ont pas de vascularisation. Dans les systèmes vivants, les réseaux vasculaires transportent l'oxygène et les nutriments, et évacuent les déchets sur de plus grandes distances.
Sans ces voies de transport, les parties plus profondes du tissu sont plus difficiles à maintenir viables et plus difficiles à observer. Cette perte de santé tissulaire réduit également la transparence optique nécessaire pour une imagerie précise et en temps réel.
Comment choisir la bonne méthode d'imagerie pour mon échafaudage ?
Commencez par vous assurer que l'échafaudage correspond aux besoins biologiques de vos cellules, en particulier la rigidité musculaire native, la chimie d'adhésion, et l'architecture des pores.
L'échafaudage influence également la manière dont vous pouvez surveiller le système. Choisissez donc un matériau qui conserve son intégrité structurelle et sa clarté optique dans vos conditions de test.
Que dois-je valider avant de passer à l'échelle supérieure pour la surveillance optique ?
Avant de passer à l'échelle supérieure pour la surveillance optique, assurez-vous que vos lignées cellulaires sont stables et fiables sur de nombreux passages. Elles doivent rester génétiquement et phénotypiquement cohérentes, sinon vos résultats peuvent dériver et devenir difficiles à interpréter.
Il vaut également la peine de vérifier que la transparence de l'échafaudage permet un suivi précis sans interférer avec le développement des tissus. Un échafaudage peut sembler approprié sur le papier, mais s'il diffuse la lumière, autofluoresce ou modifie la formation des tissus, vos données de capteur peuvent devenir trompeuses.
Votre configuration de bioréacteur doit également fonctionner avec les systèmes de capteurs que vous prévoyez d'utiliser. Cela inclut l'intégration physique, l'accès optique, les contraintes de stérilisation et la compatibilité des signaux.
